Nature Electronics | 植入心脏、缠绕神经、包裹肠道——宾夕法尼亚大学提出TopoLock，如何解决可植入电子最头疼的“脱层”问题？

过去十年，柔性生物电子器件取得了令人瞩目的进展。从能够记录单个神经元放电的网状电子，到可以监测神经递质释放的碳纤维电极，这些技术正在改变我们对神经活动和疾病机制的理解方式。

但有一个根本性问题被长期回避：这些器件大多被植入在相对静止的解剖位置——比如大脑皮层表面或者背根神经节附近。

真正的挑战在于人体内那些“闲不下来”的器官。

心脏的节律搏动、肠道的蠕动波、血管的舒缩、面神经周围肌肉的频繁牵拉——这些自发的、持续的机械运动，对植入其上的电子设备施加着弯曲、剪切、扭转和拉伸等多轴应力。一篇2024年发表于《Nature Reviews Bioengineering》的综述将其概括为“运动伪影与界面失效”的根源性问题。

业界目前的解决方案大致分为三类：

这些方法要么是“专用接口”——只针对一种特定材料优化，要么是“高成本定制”——需要繁琐的预处理流程。当面对一个包含电极层、半导体层、电解质层和钝化层的多材料复杂器件时，上述界面策略几乎全部失效。

根本矛盾在于：组织需要器件“软”以顺应形变，而功能层需要“牢固”地锚定在基底上以避免磨损。这两个需求在传统界面设计中是直接对立的。

宾大团队提出的解决方案，是放弃二维界面，转而构建一个三维拓扑互穿结构，并在其中嵌入共价化学锚定。他们将这一策略命名为 TopoLock。

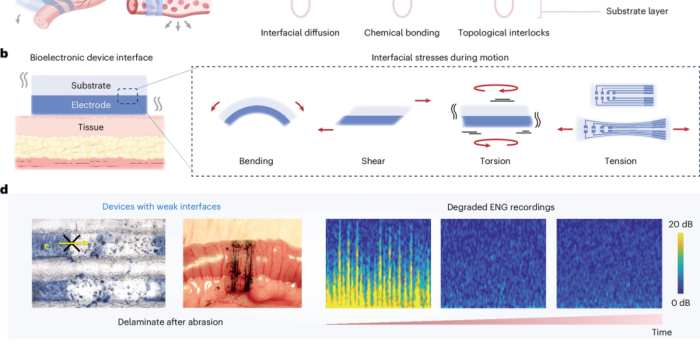

图1：TopoLock用于耐磨、长期稳定的生物电子学

基底材料被重新设计。研究者合成了一种巯基功能化的聚甲基硅氧烷（PMCS-50SH），其核心特征包括：

• 适度的交联密度和较低的玻璃化转变温度，使其在常温下具有一定“可渗透性”

• 表面和内部富含自由巯基（–SH），可作为后续共价反应的活性位点

当导电材料（以PEDOT:PSS为例）的前驱体溶液被涂布到该基底上时，发生两个关键过程：

1. 第一道锁：物理互穿

   PEDOT:PSS溶液中的溶剂和表面活性剂（Capstone FS-30）会使基底表层发生有限度的溶胀，导电聚合物链得以渗入基底内部。交叉扫描电镜与能谱分析显示，PEDOT:PSS在TopoLock基底中的渗透深度达到3.16微米，而在传统PDMS基底上几乎为零渗透。共聚焦荧光成像进一步三维可视化了这种“电极嵌入基底”的互穿结构。

2. 第二道锁：共价锚定

   在紫外光照射下，基底中的巯基（–SH）与电极材料中引入的烯基（来自PEGDA等交联剂）发生硫醇-烯点击化学反应，形成稳定的共价键。拉曼光谱面扫显示，紫外曝光后巯基信号（2572 cm⁻¹）显著减弱，而C=C双键信号（1654 cm⁻¹）也同步下降，直接证明了界面处共价键的形成。

3. 第三道锁（附加特性）：自融合

   TopoLock基底中丰富的氢键作用和低Tg，使其具备快速自融合能力。在约1 kPa的轻压下，两片TopoLock材料可在1分钟内形成牢固密封，界面能达~224 J·m⁻²，且在PBS中浸泡4周后性能不衰减。这意味着手术中无需缝合即可将器件“包”在目标器官上。

这一设计的关键创新在于：物理互穿提供宏观锚固，共价键提供分子级连接，两者协同使界面不再是薄弱环节。

研究团队在多个层次的实验中验证了TopoLock的有效性。

最直观的对比实验是“湿纱布摩擦测试”——在50 N的垂直载荷下，用湿纱布反复擦拭电极表面。PU基底上的PEDOT:PSS电极在几次摩擦后电阻飙升两个数量级，阻抗增加300%以上；而TopoLock基底的电极在相同条件下电阻变化不到10%，且循环伏安曲线几乎重叠。

180°剥离测试进一步量化了这一优势：PEDOT:PSS在TopoLock上的界面韧性达到约200 J·m⁻²，而PU为约30 J·m⁻²，PDMS和SEBS则更低。

研究者在大鼠结肠上包裹了一个pH传感器，利用TopoLock的自融合特性实现无缝固定。在持续14天的肠道蠕动环境中，传感器的开路电位响应几乎没有漂移。第14天研究者人为制造肠穿孔后，传感器在数秒内检测到了pH从7.1降至6.5的变化——这是对术后并发症（如吻合口漏）实时监测的有力演示。

在颈总动脉上包裹的K⁺和Na⁺选择性电极，同样在14天后成功检测到了穿刺出血导致的离子浓度变化。而对照组的PU基底器件在相同周期内因界面失效而无法采集有效信号。

这是该研究中最具临床相关性的实验。面神经埋藏在颊肌、口轮匝肌等密集动态肌肉之间，传统的柔性器件在此处通常在数天内因摩擦而失效。

研究者将TopoLock电极缠绕在兔面神经的颊支（控制触须运动）上，同时在动物清醒状态下同步记录神经电信号（ENG）和激光测距仪捕捉的触须运动轨迹。

结果令人印象深刻：

• 初始信噪比（SNR）达到7.6 dB，ENG信号峰值幅度93.3 μV，与触须运动的相关性系数为0.93

• 在植入后第4周，上述指标几乎没有衰减

• 对照组PU器件在第2周即无法检测到有效信号

在电刺激模式下，TopoLock器件在4周内以一致的电流-脉冲宽度组合（如300 μA, 300 μs）稳定地诱发触须运动；而对照组需要不断提高阈值电流才能引起微弱反应。

在开胸大鼠模型中，一个6通道的TopoLock电极阵列被无缝合地包裹在跳动的心脏表面。术后立即记录到高质量的心外膜ECG信号，14天后重新开胸检查，器件仍牢固贴附，信号质量保持稳定。

所有植入位点的组织学分析（H&E染色、Masson三色染色、CD68免疫荧光）显示，TopoLock器件未引起显著增加的纤维化包囊或巨噬细胞浸润，与对照组相比无统计学差异。

TopoLock最引人注目的特征不是某一项指标的极限提升，而是其材料普适性。研究者在论文中演示了至少四种材料体系的成功锚定：

• PEDOT:PSS（导电聚合物）

• Ag/AgCl（金属/离子导体）

• MXene（二维过渡金属碳/氮化物）

• 聚丙烯酰胺水凝胶（离子导体）

这意味着，同一个基底可以支撑电化学传感、电生理记录、电刺激、晶体管信号放大等多种功能模块的集成，且无需为每一种新材料重新设计界面方案。这在多模态、多层堆叠的复杂生物电子系统（如闭环神经调控器件）中具有显著优势。

当前临床实践中，环绕神经的袖套电极（cuff electrode）或缠绕心脏的心外膜电极，其长期可靠性一直受到质疑。松动、移位、信号衰减是常见故障模式。TopoLock的自融合+共价锚定组合，有望将这类器件的有效工作周期从数天-数周延长到数月甚至更长，为慢性疾病监测（如心力衰竭、癫痫、肠动力障碍）打开新的可能性。

论文中展示的图案化方法包括光刻、3D打印和喷涂，均为成熟的工业级工艺。这意味着TopoLock不需要重新发明制造流程，可以相对平滑地整合到现有的柔性电子生产线中。研究团队还演示了一个32通道电极阵列的低阻抗一致性，进一步支持了规模化生产的可行性。

几个值得关注的现实考量：

1. 长期安全性数据不足：虽然4周的植入实验显示了良好的生物相容性，但针对人类应用的长期（6个月以上）植入数据仍然缺失，特别是共价锚定基团在体内的降解动力学和代谢产物需要进一步研究。

2. 材料体系的进一步扩展：TopoLock已展示了对多种材料的兼容性，但尚未验证对金、铂、铱等传统神经电极材料的直接锚定效果。这些材料在商业神经调控产品中仍占主导地位。

3. 无菌包装与货架期：具有自由巯基的基底材料在空气中可能发生缓慢氧化，这对产品的储存稳定性和灭菌方式提出了额外要求。

4. 监管路径：作为一个“材料+工艺”组合，TopoLock可能以“医疗器械组件”而非“全新器件”的身份走510(k)路径，但需要在多种植入场景中分别验证，时间和资金成本不可低估。

TopoLock代表了生物电子界面工程领域一个值得注意的范式转变：从“二维接触”到“三维互穿”。它没有试图用一个材料解决所有问题，而是用一个精妙的界面设计让多种材料各司其职。

但正如论文作者自己所承认的，这项技术目前展示的“4周稳定性”，对于某些应用（如脑机接口或心脏起搏器）来说仍然远远不够。这些场景需要的是数年甚至数十年的可靠性。从4周到4年，可能需要的不仅是对TopoLock的迭代，更是对整个植入式电子系统——包括封装、无线供电、数据遥测——的全面升级。

另外，一个值得追问的问题是：这种“物理互穿+共价锚定”的策略，在面临极端形变（如肠道100%以上的周向应变）时，是否会反过来限制器件的顺应性，导致组织-器件机械失配？ 论文中展示的裂纹起始点提升到50%以上，但这通常远低于原生组织的断裂应变。如何在“锚定牢固”和“随形顺应”之间找到最优平衡，可能是一个需要针对特定应用场景进行精细调参的问题。

尽管如此，TopoLock的贡献仍然是清晰的：它首次系统性地证明了，通过分子级的界面设计，可以将“磨损”这一长期被接受为宿命的生物电子失效模式，转变为可工程化解决的问题。对于任何一个曾经在显微镜下目睹过自己精心制备的柔性电极从基底上“剥皮”般脱落的研究者来说，这本身就是一场值得关注的胜利。
