可穿戴设备长期面临“智能”与“续航”的零和博弈。如今,科学家Yan等人给出了一种颠覆性解法:利用仅售0.016美元的柔性低温多晶硅(LTPS)技术,直接在可弯曲基板上制造出具备存内计算(CIM)能力的AI芯片。这不仅打破了传统刚性硅基芯片对边缘算力的垄断,更以40,000次弯折无损的可靠性,为医疗监测、脑机接口等极端边缘场景提供了无需联网的“本地大脑”。

我们正陷入一种荒谬的智能悖论:手腕上的智能手表能监测心率,但一旦离开手机,它就变成了昂贵的电子表;体内的脑机接口试图解码神经信号,但刚性硅片与柔软组织的机械不匹配,让数据充满了噪声。 问题的根源在于架构的撕裂。一方面,传统的冯·诺依曼架构迫使数据在内存与处理器之间“通勤”,对于仅有毫瓦级功耗预算的可穿戴设备而言,这种能耗是致命的。另一方面,为了获得柔性,业界长期依赖将刚性芯片打薄后贴装于柔性电路板。这种“刚柔并济”的方案不仅成本高昂,更在频繁弯折下存在焊点断裂的风险。 学术界并非没有尝试过原生柔性电路。但过去的柔性电子产品,如基于金属氧化物或有机半导体的芯片,晶体管密度低、稳定性差,且往往受限于金属互连层不足(通常仅2-3层),无法承载哪怕是最基础的卷积神经网络。性能与柔性,在过去十年里,像是一道无法跨越的鸿沟。

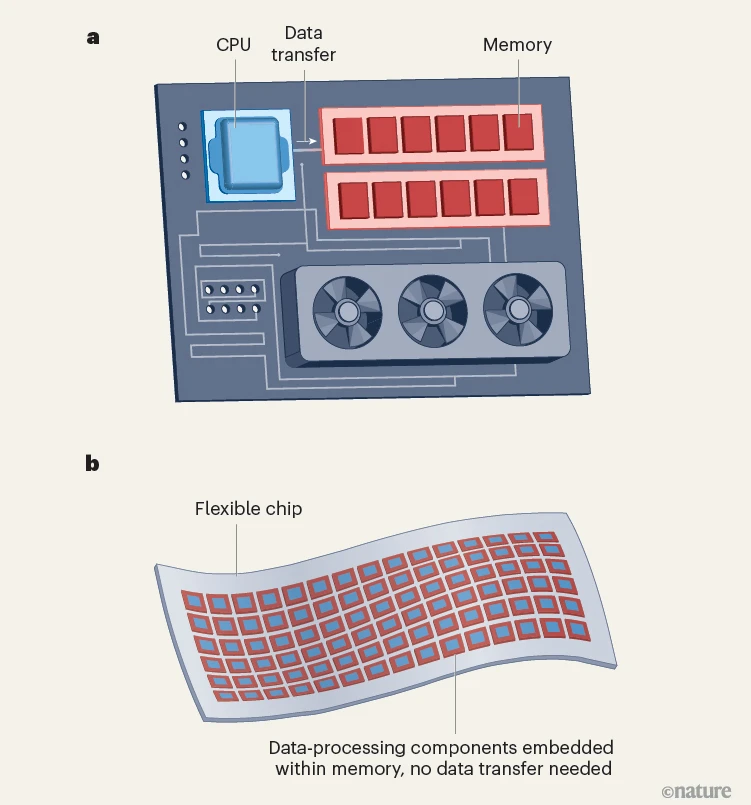

Yan团队的突破,并非源自某种天降的新材料,而是一次教科书级的“系统性协同优化”。他们没有试图去制造下一个3纳米制程的怪兽,而是选择深耕成熟的低温多晶硅技术——一种长期被用于显示屏驱动、却被计算领域忽视的廉价材料。 图1 |计算机硬件设计比较。 a,在传统计算机架构中,中央处理器(CPU)和内存安装在独立芯片上。因此,数据必须在CPU和内存之间来回传输,这会消耗时间和能量,并限制计算机性能。这些芯片由刚性单晶硅制成。b,Yan等人研究中芯片由一种灵活、低成本的硅片形式制成,电路在内存中处理数据。这种“内存计算”设计是众多优化之一,相较于先前报道的柔性芯片,提升性能并降低功耗。作者的芯片适用于人工智能应用,并可用于需要本地处理数据、无需依赖外部服务器或云端的可穿戴设备。
这项工作的核心创新点,在于将“计算”从专用的ALU单元搬进了内存阵列内部。 技术维度 传统柔性芯片方案 Yan 等人的柔性AI芯片方案 核心架构 冯·诺依曼架构(存算分离) 数字存内计算架构 互连技术 2-3层金属层,布线受限 多层金属互连工艺创新,支持复杂布线 信号处理 模拟CIM需模数转换器,功耗高 数字CIM,消除ADC转换瓶颈与误差 能效瓶颈 数据在CPU与Memory间往复搬运 数据在本地内存处理,突破“内存墙” 基底材料 刚性硅片减薄/柔性PCB贴装 原生柔性LTPS,一体化流片 深度解读:Yan 团队的数字CIM架构,本质上是一种“时空转换”策略。它将卷积运算分解到内存的位线(bitline)上,通过控制读写时序,在读取数据的瞬间完成乘累加运算。这就好比传统工厂需要把原料运往远处的加工车间,而 Yan 的设计则是让工人在原料仓库原地进行加工——时间延迟消失了,运输能耗归零了。
如果只是实验室里的巧思,它不足以登上顶级期刊。Yan团队的论文提供了两组极具说服力的实测数据: 图2:关键属性概述。
机械鲁棒性的极限测试:报道中明确指出,该芯片在折叠或卷曲状态下依然工作正常,且在连续折叠 40,000次 后,计算能力未出现衰减。这意味着它已经具备了在人体关节处长期服役的物理基础。 极低成本的可扩展性:在半导体行业,成本往往比性能更具决定权。该团队披露的最小芯片制造成本仅为 0.016美元。这个数字的潜台词是:这种芯片即使作为一次性医疗贴片的耗材,商业模型也是成立的。 落地场景验证:研究团队并未停留在指标上,而是构建了完整的原型机——一个能够实时监测并处理心率、呼吸频率、体温、皮肤湿度的全功能柔性多模态监测设备。这表明该架构已具备处理真实世界复杂信号的能力。
这项技术将首先在医疗健康和人机交互领域引发地震。 想象一下:一张像创可贴一样轻薄、成本仅几毛钱的贴片,贴在婴儿胸口就能独立分析呼吸模式,在检测到睡眠呼吸暂停时本地触发振动警报,全程无需蓝牙配对,无需上传云端。这不仅保护了医疗数据的隐私,更挽救了那些因网络延迟而错过的生命。 对于脑机接口领域,柔性原生计算意味着植入体可以像蛛网一样漂浮在脑脊液中,在神经信号产生的原位进行降噪和特征提取,仅将压缩后的决策结果传出颅骨,大大降低带宽和发热。

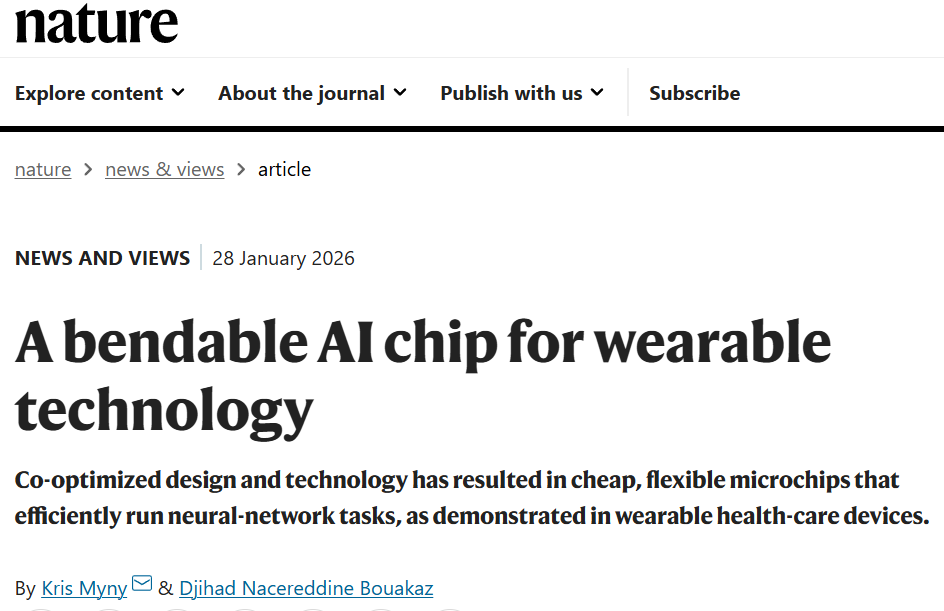

然而,正如评论文章作者 Myny 和 Bouakaz 冷静指出的那样,这项看似完美的技术突破,目前仍有其阿喀琉斯之踵。 关键的权衡:为了提升性能(增加金属层)和集成度,Yan 团队的设计在一定程度上牺牲了功耗。 根据评论者的推算,如果搭配简单的柔性电池并持续运行,该研究中最大的那颗芯片,续航时间仅有两小时。这在实验室演示中无伤大雅,但在全天候健康监测场景中是不可接受的。 此外,虽然0.016美元的成本极具侵略性,但这仅是最小芯片的裸成本。良率(尤其是大芯片良率)、封装测试以及系统集成成本,将是决定它能否走出实验室的关键。 结语:Yan 等人的工作无疑是柔性电子领域的一次“登月”。它证明了廉价、可弯曲的AI芯片不仅在物理上可行,在经济上也可行。现在,留给产业界的挑战是如何驯服这只“性能强劲却耗电略快”的猛兽——或许是通过引入新型低泄漏电流的半导体材料,或是更激进的能量采集技术。当续航突破24小时的那一刻,便是万物智联的真正开端。
[1] https://www.nature.com/articles/d41586-026-00037-6 [2]Yan, A., Yan, J., Shen, P. et al. A flexible digital compute-in-memory chip for edge intelligence. Nature 649, 1165–1171 (2026). https://doi.org/10.1038/s41586-025-09931-x
